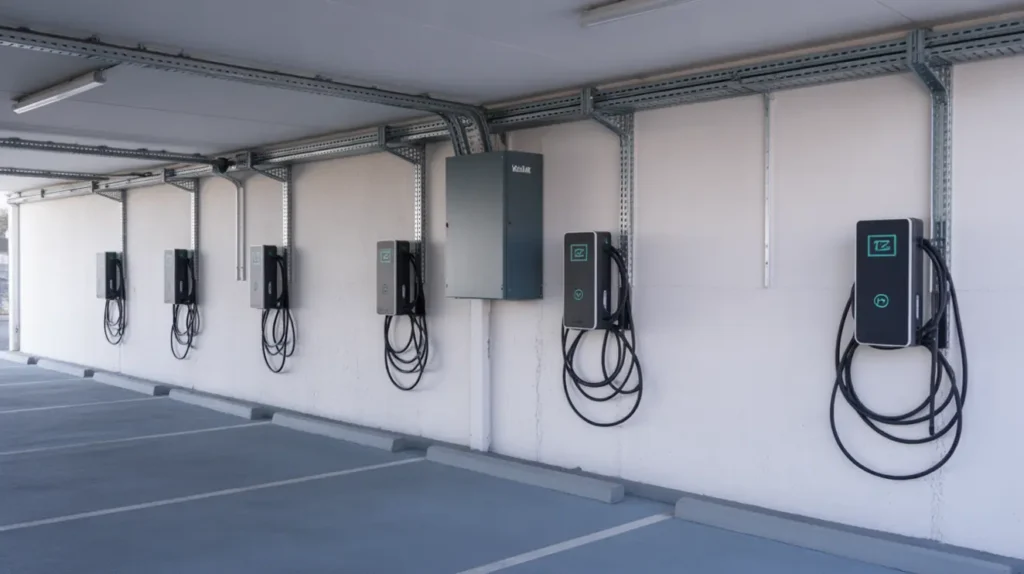

I ett garage i Klara på Norrmalm har vi installerat tio laddplatser och ordnat ny matning för att möjliggöra säker och skalbar elbilsladdning i fastigheten. Uppdraget omfattade förstudie av befintlig elkapacitet, projektering av kabelvägar och kanalisation, installation av undercentral i garaget samt driftsättning med lastbalansering. Arbetet planerades i etapper så att garaget kunde vara i bruk för hyresgäster under hela installationstiden.
Vi inledde med en veckas lastmätning i huvudcentralen och dimensionerade därefter en ny undercentral på 80 A i garageplanet. Matningen drogs cirka 45 meter från ställverket via kabelstege, med halogenfria EQLQ 5G25-kablar i synliga stråk och skyddsrör där vi korsade gångytor. Från undercentralen lades separata grupper till varje laddpunkt med EQLQ 5G6, tydligt märkta enligt fastighetens standard. Varje grupp skyddades med automatsäkring och jordfelsbrytare typ A 30 mA, med DC-felströmsövervakning i laddutrustningen i enlighet med SS 436 40 00 avsnitt 722. Laddarna monterades på vägg i 1,2 meters höjd, med stålskydd mot påkörning där platsen krävde. Samtliga genomföringar brandtätades med godkända massor för att upprätthålla EI60, och potentialutjämning drogs fram till respektive montageläge.
För att undvika överbelastning av fastighetens huvudsäkring installerade vi central lastbalansering med energimätning på matningen till undercentralen och styrsignal till laddpunkterna. Efter installation genomfördes isolationsmätning, kontinuitetsprov av skyddsledare, impedansmätning av felströmsslinga samt test av jordfelsbrytare. Vi verifierade även kommunikation och lastbalansering med provbelastning på flera samtidiga bilar. Egenkontroller dokumenterades och relationshandlingar togs fram, inklusive uppdaterat enlinjeschema, märklistor och driftinstruktioner. Skyltning och platsnumrering sattes upp enligt garageägarens krav, och vi gick igenom anläggningen med drifttekniker på plats.
Om du planerar laddinfrastruktur i en innerstadsmiljö som Klara på Norrmalm, hör av dig så tittar vi tillsammans på en förstudie och en etappvis utbyggnad som passar din fastighet.
