En jordfelsbrytare bryter strömmen på bråkdelen av en sekund när felström uppstår, och därför är den en av de viktigaste skyddsfunktionerna i en villa. Om du funderar på installation av jordfelsbrytare är det klokt att förstå hur arbetet går till, vad elektrikern kontrollerar i centralen och vilka fel som måste åtgärdas innan anläggningen kan tas i drift.
30 mA
Vanlig märkutlösningsström för personskydd i bostäder.
Testknapp
Bör provas regelbundet så att mekanismen inte kärvar.
Installation av jordfelsbrytare börjar med kontroll av central, grupper och jordning
Elektrikern måste först kontrollera att elcentralen är lämplig för en jordfelsbrytare och att skyddsledare, nollskena och gruppindelning är korrekt uppbyggda. I äldre villor finns ofta blandningar av gamla dvärgbrytare, diazedsäkringar och separata nollor som kan orsaka oönskade frånslag direkt efter inkoppling. Därför mäts bland annat isolationsresistans, kontinuitet i skyddsledaren och att neutralledare inte ligger felkopplade mellan grupper. Om centralen saknar plats kan kapslingen behöva byggas om eller kompletteras med normkapsling. Arbetet ska utföras av behörig elinstallatör, och företaget du anlitar ska vara registrerat hos Elsäkerhetsverket för den här typen av elinstallationsarbete.
En jordfelsbrytare övervakar skillnaden mellan strömmen som går ut i fasledaren och den som kommer tillbaka i neutralledaren. Om skillnaden överstiger märkutlösningsströmmen, ofta 30 mA i bostäder, bryter den hela den skyddade delen av anläggningen. Det skyddar människor mot farlig beröringsspänning och minskar risken för elbrand vid isolationsfel.
Praktisk följd i villan
Om flera grupper läggs bakom samma jordfelsbrytare kan ett fel i till exempel en utomhusarmatur släcka både garage, badrum och uttag i förråd. Därför är gruppindelningen en viktig del av planeringen.
Så väljs rätt jordfelsbrytare för villans elanläggning
Rätt modell väljs efter hur anläggningen ser ut och vilka laster som finns inkopplade. I många villor räcker en vanlig typ A för grupper med moderna apparater som tvättmaskin, induktionshäll och laddutrustning med inbyggt skydd, men vissa installationer kräver annan lösning beroende på likströmskomponenter och tillverkarens anvisningar. Elektrikern tittar på märkström, antal poler och om en eller flera jordfelsbrytare ger bäst selektivitet. En trefasanläggning kräver normalt fyrpolig jordfelsbrytare, och i en central med flera delsystem kan det vara klokt att dela upp kyl, frys eller värmepanna så att inte allt blir strömlöst vid samma fel. Installation av jordfelsbrytare i villan är alltså inte en standardåtgärd där samma koppling passar överallt.
En jordfelsbrytare fungerar bara säkert när neutralledare och skyddsledare är rätt separerade efter inkopplingspunkten. Felaktigt sammanbundna ledare är en vanlig orsak till att brytaren löser ut direkt.
-
1
Genomgång och mätning av anläggningen

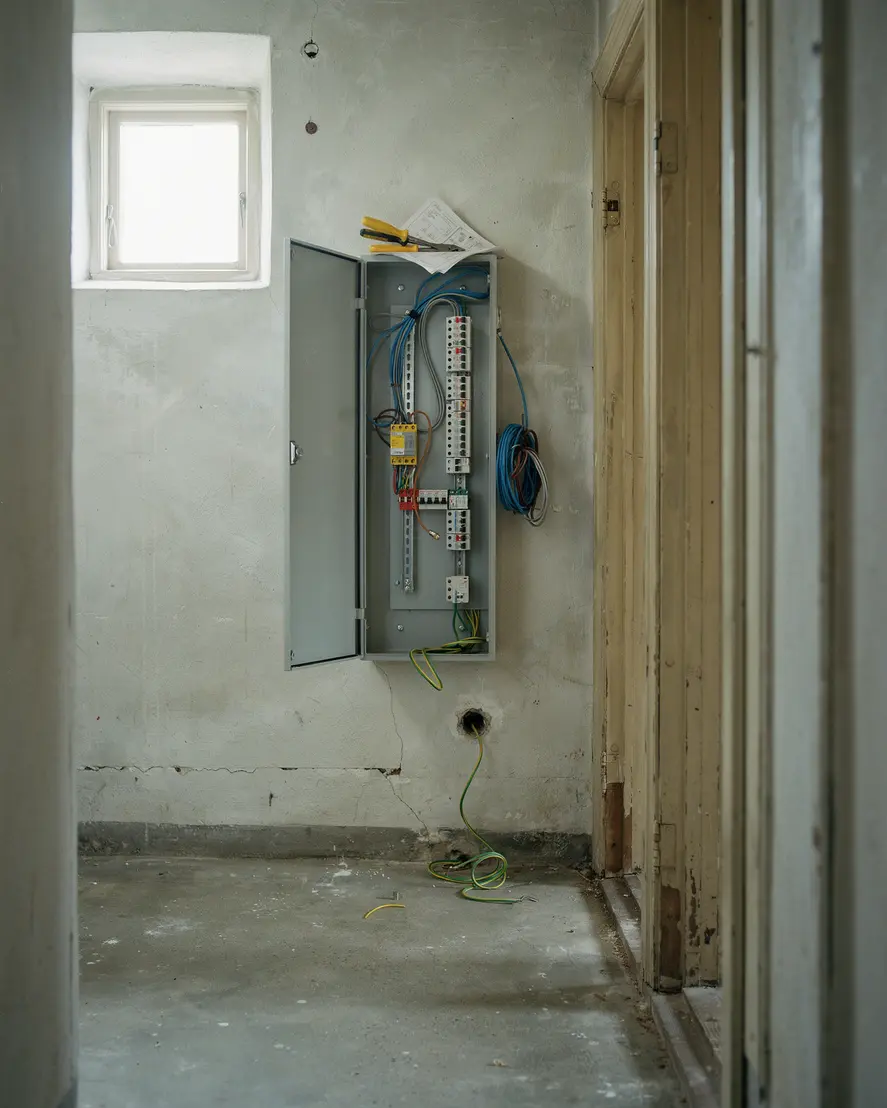

Elektrikern öppnar centralen, identifierar grupperna och kontrollerar hur nolla, jord och säkringar är anslutna. Isolationsprovning och kontroll av skyddsledare görs innan ny komponent monteras, särskilt i äldre villor med ombyggda delar.
-
2
Montering i central och omkoppling av grupper
Jordfelsbrytaren monteras på DIN-skena eller i anpassad kapsling. Därefter flyttas de grupper som ska skyddas så att fas och neutralledare passerar genom samma jordfelsbrytare, och märkning uppdateras tydligt på centralfronten.
-
3
Provning och dokumentation
Efter inkoppling provas funktion med testknapp och mätinstrument som verifierar utlösningstid och felström. Elektrikern ska också kontrollera att grupperna fungerar normalt under last och att anläggningen uppfyller kraven enligt Elsäkerhetsverket och relevanta delar av SS 436 40 00.
Det här bör finnas med i underlaget före arbetet
Ett bra underlag gör installation av jordfelsbrytare enklare att planera och minskar risken för överraskningar när centralen öppnas. Fotografera gärna elcentralens insida om det kan göras säkert utan att röra några delar, och notera om huset har garage, utebelysning, värmepump, spabad eller äldre uttag utan skyddsjord.
Be också om tydlig beskrivning av vad som ingår i arbetet. Det kan handla om en jordfelsbrytare för hela huset, uppdelning på flera enheter, ommärkning av grupper, provning efter installation och åtgärd av fel som upptäcks under mätningen. ROT kan vara relevant för arbetskostnaden när arbetet utförs i en villa.
- ✓ Kontrollera om centralen har ledigt utrymme på DIN-skenan
- ✓ Skriv upp vilka grupper som idag löser säkringar ofta
- ✓ Notera äldre utomhusinstallationer där fukt kan orsaka felström
- ✓ Fråga hur provning och märkning av centralen dokumenteras
- ✓ Säkerställ att företaget du anlitar är registrerat hos Elsäkerhetsverket
Behöver du hjälp med installation av jordfelsbrytare?
Beskriv villans elanläggning och vad som ska skyddas i formuläret här intill, så blir det lättare att få hjälp med rätt omfattning på arbetet.
Kontakta oss idag!
Sammanfattning
Installation av jordfelsbrytare i villan börjar med kontroll av central, ledningsdragning och jordning, fortsätter med rätt val av modell och avslutas först efter provning med mätinstrument. Ju tydligare gruppindelning och dokumentation, desto bättre skydd och färre onödiga frånslag i vardagen.
