Projektet gällde byte av elcentral med jordfelsbrytare och nya säkringar i Blasieholmen, Norrmalm, Stockholms län. Arbetet inleddes med en genomgång av befintlig installation, lastbild och gruppschema, samt kontroll av ledningsdimensioner och skyddsjordning. Vi planerade ett kortare strömavbrott tillsammans med kunden och dokumenterade utgångsläget med foto och noteringar enligt vårt egenkontrollprogram. När anläggningen gjordes spänningslös verifierades detta med tvåpolig provare på samtliga berörda grupper. Därefter demonterades den gamla centralen och infästningar och genomföringar anpassades för en modern normcentral med god åtkomlighet.

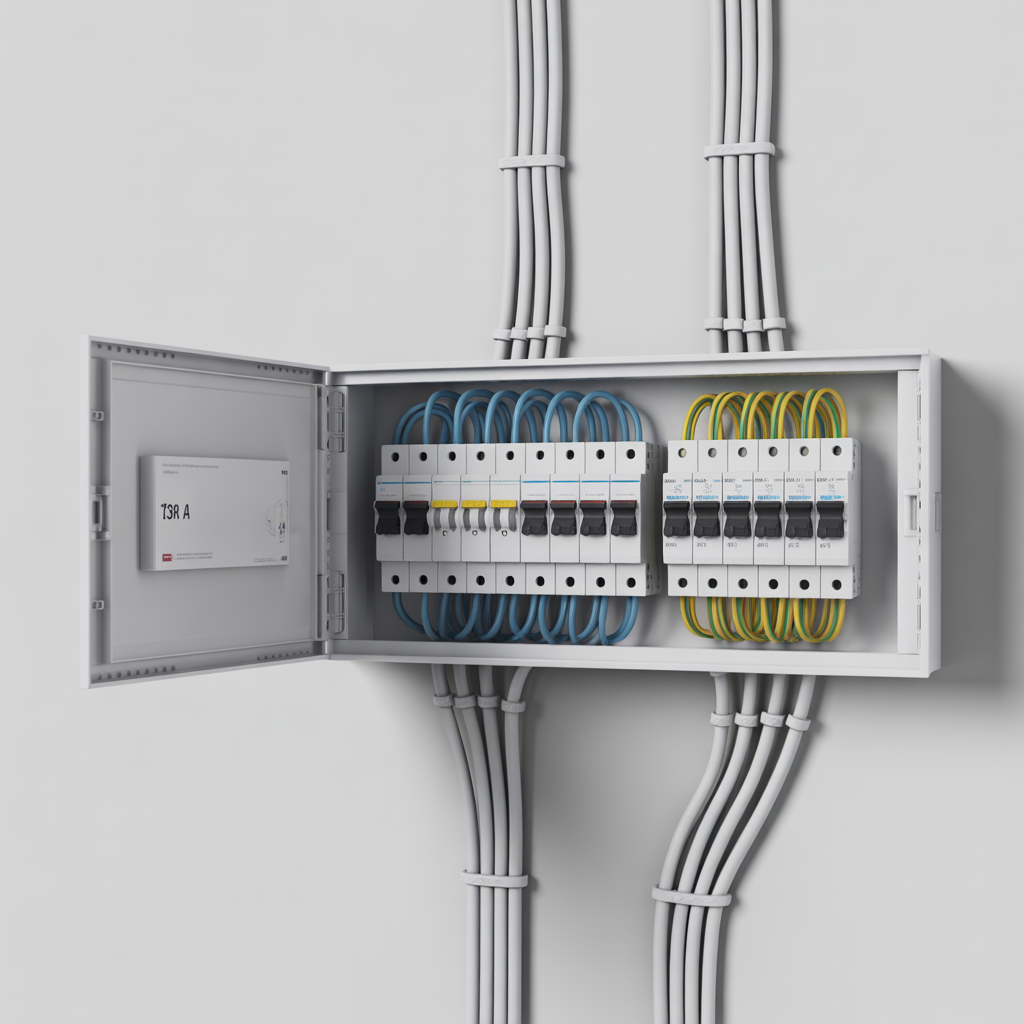

I den nya centralen installerades jordfelsbrytare typ A (30 mA) för personsäkerhet och automatsäkringar med karaktäristik anpassad till respektive krets. PEN-ledare separerades där så krävdes till skyddsjord och nolla, och nya skenor för PE/N monterades med tydlig färg- och funktionsmärkning. Vi använde halogenfria ledare och ändhylsor för rena, driftsäkra kopplingar, och la om korta kabellängder för bättre dragavlastning och serviceutrymme. Alla skruvförband drogs med korrekt moment enligt anvisning och centralen märktes upp med uppdaterad gruppförteckning som speglar verklig last och säkringsstorlek. Särskild hänsyn togs till selektivitet mellan överströmsskydd och befintliga huvudsäkringar för att undvika oönskade bortfall.
Före idrifttagning genomfördes fullständig kontroll enligt Elinstallationsreglerna och Elsäkerhetsverkets krav: kontinuitetsmätning av skyddsledare, isolationsprovning, mätning av slingimpedans och kortslutningsström, samt funktionsprov av jordfelsbrytaren med dokumenterad utlösningstid. Vi verifierade också att prioriterade laster som kyl, spis och ventilation låg på lämpliga grupper och att spänningsfall höll sig inom riktvärden. Efter slutstädning lämnades protokoll och uppdaterad dokumentation över anläggningen till kunden, tillsammans med en kort genomgång av centralens uppbyggnad och märkning.
Har du ett kommande elcentralbyte eller behov av jordfelsbrytare, hör gärna av dig så tar vi fram rätt lösning och tidsplan.
